출원 연월일  2020년 03월 16일

출 원 번 호 10-2020-0032266

공고 연월일  2020년 11월 18일

공 고 번 호

특허결정(심결)연월일 2020년 11월 10일

청구범위의 항수 3

유 별 E04F 21/00

발명의 명칭 문틀 시공장치

존속기간(예정)만료일 2040년 03월 16일

2020년 11월 12일 등록

(45) 공고일자 2020년11월18일 (11) 등록번호 10-2180397 (24) 등록일자 2020년11월12일

(51) 국제특허분류(Int. Cl.)

E04F 21/00 (2006.01)

(52) CPC특허분류

 E04F 21/0015 (2013.01)

(21) 출원번호 10-2020-0032266 (22) 출원일자 2020년03월16일 심사청구일자 2020년03월16일

(56) 선행기술조사문헌

KR1020160117067 A* KR1020050112378 A* JP09112134 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경기도 안산시 상록구 안골길

(72) 발명자

김**

경기도 안산시 상록구 안골길

(74) 대리인 김영관

전체 청구항 수 : 총 3 항

심사관 : 김성우

(54) 발명의 명칭 문틀 시공장치

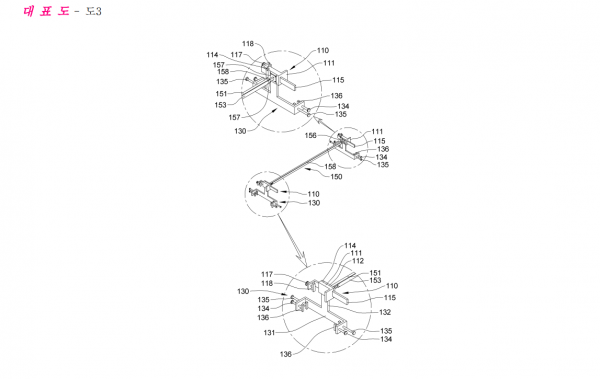

(57) 요 약

문틀 시공장치에 관한 것으로, 문틀의 외면을 감싸는 제1 고정프레임과, 상기 제1 고정프레임에 이동 가능하게

결합되는 슬라이더가 구비된 한 쌍의 문틀고정부재; 상기 문틀고정부재를 벽체에 안정되게 고정시키도록 상기 문

틀고정부재의 저면에 'ㄷ'자 형상으로 형성된 벽체고정프레임과, 상기 벽체고정프레임을 벽체에 고정시키는 조절

볼트)가 구비된 벽체고정부재; 상기 문틀이 변형없이 설치된 상태를 유지하도록 상기 한 쌍의 문틀고정부재 사이

에 설치되는 간격조절부재;를 마련하여 문틀 사이에 다수의 문틀시공장치를 설치하여 줌으로써 문틀을 안정적으

로 지지할 수 있고, 문틀고정부재와 벽체고정부재에 의해 문틀을 벽체에 긴밀하게 고정시킨 상태에서 문틀을 시

공할 수 있으며, 문틀과 벽체를 동시에 고정시킴으로써 문틀이 벽체에 긴밀하게 밀착된 상태를 유지할 수 있고,

문틀과 벽체 사이에 충진되는 발포 스티로폼에 의한 문틀의 변형 없이 문틀을 양호하게 설치할 수 있다는 효과가

얻어진다
