충남 아산 특허등록 변리사사무소 무료출장상담 조회신청 신속응대 컴파운드형 케이블 그랜드 등록사례 "컴파운드형 케이블 그랜드"
충남 아산 특허등록 변리사사무소 무료출장상담 조회신청 신속응대 컴파운드형 케이블 그랜드 등록사례 "컴파운드형 케이블 그랜드"
출원 연월일 2021년 05월 03일
출 원 번 호 10-2021-0057078
공고 연월일 2021년 12월 01일
공 고 번 호
특허결정(심결)연월일 2021년 11월 22일
청구범위의 항수 4
유 별 H02G 15/04
발명의 명칭 컴파운드형 케이블 그랜드
존속기간(예정)만료일 2041년 05월 03일
2021년 11월 24일 등록
(45) 공고일자 2021년12월01일
(11) 등록번호 10-2332438
(24) 등록일자 2021년11월24일
(51) 국제특허분류(Int. Cl.)
H02G 15/04 (2006.01) H01B 7/29 (2006.01)
(52) CPC특허분류
H02G 15/04 (2013.01)
H01B 7/29 (2013.01)
(21) 출원번호 10-2021-0057078
(22) 출원일자 2021년05월03일
심사청구일자 2021년05월03일
(56) 선행기술조사문헌
KR1020120052399 A*
KR102186636 B1*
KR200187582 Y1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
신*****
충청남도 천안시 서북구
(72) 발명자
김**
충청남도 아산시 영인면
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
심사관 : 박성민
(54) 발명의 명칭 컴파운드형 케이블 그랜드
(57) 요 약
본 발명은 컴파운드형 케이블 그랜드에 관한 것으로서, 전체적인 구조 단순화를 통하여 부품수가 감소됨과 함께
체결 완료 후 컴파운드 충전이 이루어질 수 있게 되어 작업효율을 향상시키는 효과를 나타낸다.

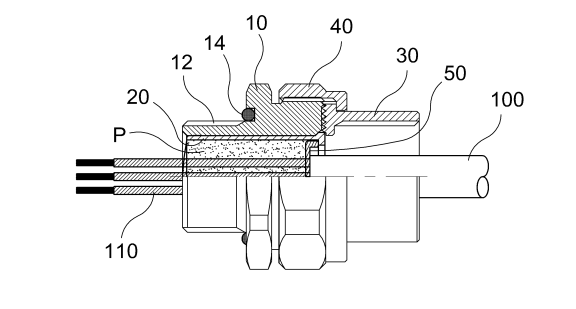

이를 실현하기 위한 본 발명은, 케이블(100)의 삽입이 가능하도록 내부가 관통된 구조를 이룸과 함께 양측에는
외경을 달리하는 숫나사산(11,12)이 각각 형성된 본체(10)와; 상기 본체(10) 내부에 삽입이 이루어지는 원통 형
상의 컴파운드 하우징(20)과; 상기 본체(10)의 일단부에 형성된 제1요철부(13)와 치합 가능하도록 일측에 제2요
철부(33)가 형성된 커플러(30)와; 상기 커플러(30)를 본체에 결합시키기 위해 상기 숫나사산(11)과 나사 치합이
가능하도록 암나사산(41)이 형성된 캡너트(40)와; 상기 컴파운드 하우징(20) 내부에 구성되어 컴파운드(P)의 누
출 방지를 위한 가스켓 기능을 수행하는 실링댐(50);을 포함하는 구성을 이루는 것을 특징으로 한다.
